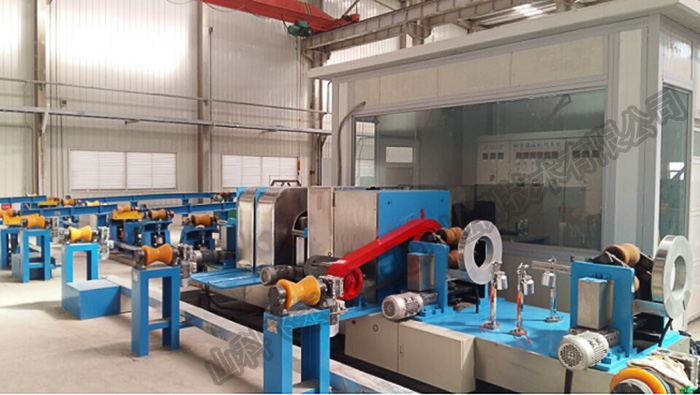

石油管漏磁探傷檢測設備

石油管漏磁探傷檢測設備介紹

飛泰檢測SK-100石油管漏磁探傷檢測設備的設計、生產依據ISO10893-3-2011國際標準 和API Spec 5CT石油管的技術規范要求設計，因此能可靠穩定地執行相關國際標準，能滿足石油管用戶需要。

SK-100石油管漏磁探傷檢測設備的主要檢測對象是生產線上的石油管、采油管、石油桿，檢測過程中施加縱向和橫向磁場，能可靠檢測采油管壁內的各種缺陷，所以在石油管檢測中十分受歡迎。

SK-100石油管漏磁探傷檢測設備具有檢測速度快，內、外壁和內部缺陷都能被一次  性檢獲，穩定性好、可靠性高，特別適合常年運行、連續檢測要求； 其最大特點是探頭旋轉、石油管不需要旋轉，直線穿過檢測設備就能可靠檢測各  種缺陷，保證石油管產品可靠通過API和其他認證機構認證，杜絕石油管、采油管、石油桿產品質量糾紛。

石油管漏磁探傷檢測設備主要技術性能指標

1、檢測對象：熱處理線上的各種帶加厚端的石油管、采油管、平端采油管、石油桿。

2、檢測速度：30m/min～40m/min（變頻可調）；

3、檢測靈敏度：國際標準：F2；孔洞檢測靈敏度：?1.6mm 通孔；

4、油管試樣管端盲區：﹤200mm；(最短可達 100mm)

5、檢測油管試樣信噪比：≥8dB；

6、油管試樣漏報率： 0%；

7、油管試樣誤報率： ≤0%；

8、穩定性：系統連續檢測 120 根，靈敏度波動≤3dB；

9、周向靈敏度差：≤3dB；

10、噴標精度：偏差≤±40mm；

11、縱、橫向傳感器覆蓋率：≥110%；

12、缺陷類型：裂紋、通孔、腐蝕塊、夾雜等；

13、防端頭撞擊能力：探頭自動張合，防端頭撞擊。

14、油管檢測設備主機占地：長度6000mm*寬度1800mm*高度1500mm。

15、控制室：4200mm*3200mm*2000mm

16、滿足API Spec 5CT采油管的技術規范、最新ISO10893-3-2011標準要求。

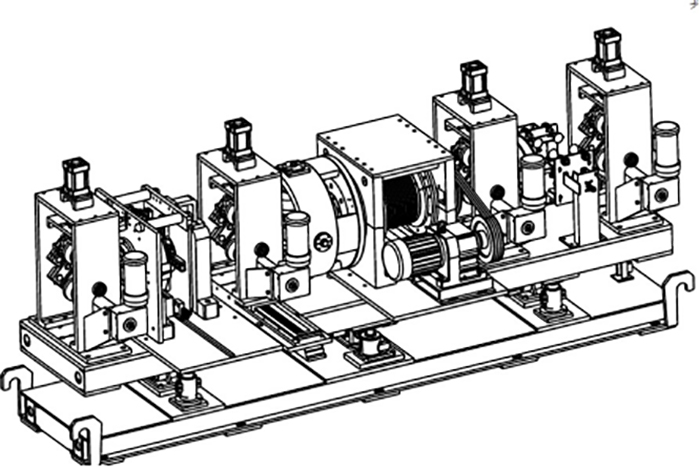

石油管漏磁探傷檢測設備主機結構

A、四組聯合電驅動鋼管夾送定位驅動機構；

B、采油管橫向缺陷檢測機構；

C、采油管縱向缺陷檢測機構；

D、采油管檢測升降平臺；

E、檢測監控操作臺；

F、控制操作臺；

G、采油管消磁機構；

H、總控制柜；

I、聲光報警和定位噴標；

石油管橫向檢測機構

石油管橫向探傷檢測機構由橫向磁化器、橫向檢測裝置、橫向信號處理器等組成。

當石油管穿過橫向檢測區時，由帶磁匯聚的橫向磁化系統對油管進行充分的磁化，同時由多組磁敏傳感器探頭陣列以360度角貼合包圍油管表面,油管內、外表面和內部的橫向分布缺陷形成的漏磁場被可靠檢測，轉化為缺陷信號，經預放器充分放大、濾波后被送到主信號處理系統，然后轉化成數字信號，便于軟件進行多種運算處理，提高信噪比和可靠性。

本橫向檢測機構有以下重要優勢：

1）、檢測短盲區最小，滿足國內外對采油管檢測盲區的要求和規定；

2）、陣列化探頭對采油管圓周全覆蓋，檢測可靠性高，不會漏檢；

3）、陣列化探頭安裝非常方便，特別適合在采油管熱處理線上使用。

石油管橫向漏磁檢測機構

當石油管穿過縱向檢測區時，受到旋轉的磁化場作用，油管內、外表面及內部的各類縱向分布缺陷，被旋轉的縱向傳感器檢測，形成縱向缺陷信號，經過預放器充分的放大、濾波后，將信號送到信號主處理系統。

A/D卡將模擬的缺陷信號轉化成數字信號，便于軟件進行多種運算處理，提高信噪比和可靠性。計算機系統以圖形方式顯示檢測過程，為每一根油管建立檔案，保存檢測圖形檔案數據。

石油管縱向缺陷檢測機構采用“不更換探頭的高速檢測技術裝置”，其主要特點：

1）、結構科學、調整方便、更換口徑快捷；

2）、采用探頭旋轉、油管直線穿過方式，具有檢測速度快、噪聲小、穩定可靠特點；

3）、檢測不同口徑的油管不需要更換探頭；

4）、旋轉縱向探頭采用全新的耐磨裝置，探頭與油管接觸區采用耐磨片，當耐磨片被磨損時，只更換耐磨 片，極大地降低了運行費用。

石油管漏磁探傷檢測設備的信號處理系統

縱、橫向缺陷信號送到信號主處理系統后，轉換成數字信號，再送入計算機系統，計算機系統經過智能運算、分析、比較，以圖形方式顯示檢測過程，為每一根采油管建立圖形檔案，   保存探傷檢測檔案數據。

全自動油套管漏磁探傷機售后服務：

1、保證設備正常檢測，一年內免費保修，一年后終生有償服務。

2、保證設備正常檢測，設備出故障時，先電話指導解決，不能解決的在得到貴方通知后三天內趕到現場解除故障。

3、免費培訓操作及維修人員。

4、保證配件正常供應，價格合理。

5、免費以后提供軟件升級。
